从粒径分布上看，一些处理过的物料依然不能满足应用要求。小部分细颗粒和未经深加工的大颗粒使最终产品无法满足应用时的要求。分级和分离是根据不同粒径颗粒在介质（通常是空气）中受到离心力、重力、惯性力等的作用，产生不同的运动轨迹，从而实现不同粒径颗粒的分离。

涡轮分级机

TURBINE AIR CLASSIFIER

产品概述

此高效涡轮超微分级机是我公司在消化吸收国外先进粉体技术的基础上适合低到中等硬度超微粉体材料分级的超微分级设备，各项性能指标达到了国际同类机型标准。本机带二次进风和高精度涡轮，能获得最细达8微米的细料，使用特殊材料的转子可分级高硬度物料，广泛应用于化工、医药、食品、非金属矿等行业超微粉体加工中的分粒、除铁、精选等。

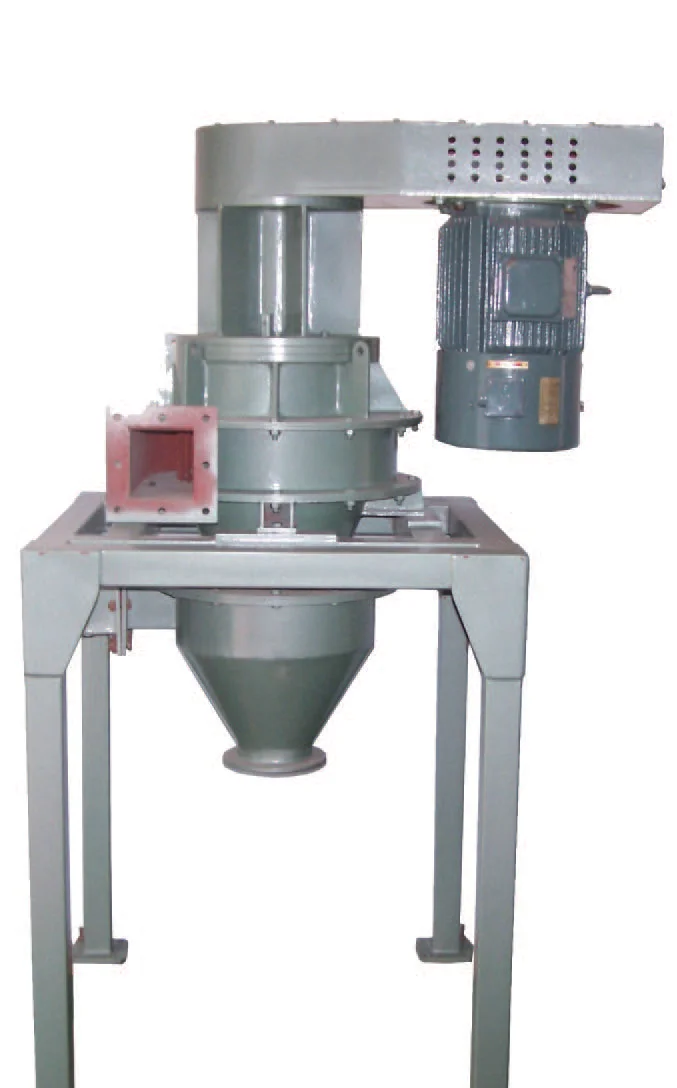

JCSF-H系列

JCSF-H Series

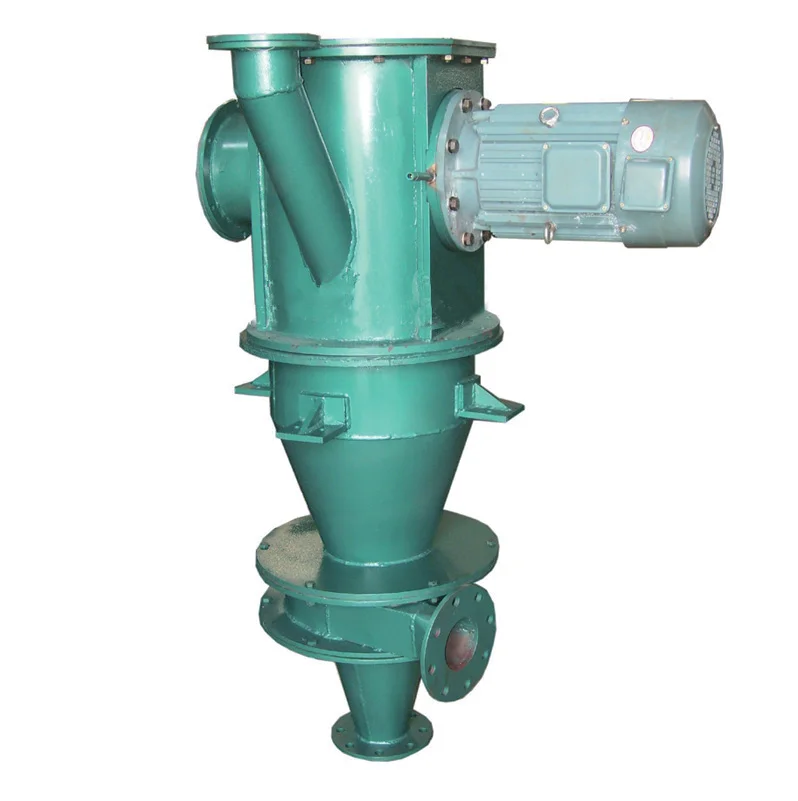

JCSF-V系列

JCSF-V Series

性能特点

1.干式物料空气分级机，采用涡轮分级原理，带有二次进风和无级变速的分级涡轮，分级涡轮与采用气流密封装置，分级精度高，分级范围广，能在3~150μm之间任意调整成品粒度。一般情况下，能获得小于5μm、含量达97%以上的超微细粉；
2.分级叶轮的叶片采用特殊高强度耐磨材料，极大地提高了高速运转的稳定性，使用寿命更长，处理粘性及凝聚性物料时，极大地减少了微粉在出料管中的沉积；
3.JCSF-V采用立式分级轮，四周全方位出料，所以处理量大，JCSF-H采用卧式分级轮，能获得更高的转速，所以分级精度高。

JCSF-H型涡轮超微分级机主要技术参数

Main technical parameters of JCSF-H turbo ultrafine classifier

型号 Model	JCSF-H
型号 Model	60	100	140	230	230/4	260	315	315/4	315/6	500	630
成品粒度(D97 μm) Particle size	3~50	4~100	4~100	5~120	4~70	5~120	6~120	5~120	5~120	8~120	10~150
处理能力(kg/h) Processing capacity	5~100	50~200	70~500	200~1000	600~3000	250~1000	500~2500	500~2500	1500~7500	1250~8000	2800~19000
分级轮转速(r/min) Classifying wheel speed	1500~18000	1150~15000	800~8500	600~6300	600~6000	500~4800	400~4400	400~4400	400~4400	240~2400	160~1600
分级轮直径(mm) Classifying wheel diameter	60	100	140	230	230	260	315	315	315	500	630
电机功率(kW) Motor power	11	4	4	5.5	22	7.5	15	60	90	22	30

JCSF-V型涡轮超微分级机主要技术参数

Main technical parameters of JCSF-V turbo ultrafine classifier

型号 Model	JCSF-V
型号 Model	250	320	400	450	500	570	630	850
成品粒度(D97 μm) Particle size	6~50	6~50	8~60	8~60	10~80	10~80	12~100	12~100
处理能力(kg/h) Processing capacity	50~300	80~500	120~750	150~1000	200~1200	300~1500	380~1800	700~3000
分级轮转速(r/min) Classifying wheel speed	500~5000	400~4000	360~3600	340~3400	310~3100	270~2700	240~2400	180~1800
分级轮直径(mm) Classifying wheel diameter	250	320	400	450	500	570	630	850
电机功率(kW) Motor power	4	7.5	11	15	22	30	37	55

分级与分离技术特点

🎯

分级精度高

粒度分布集中，D97切割精准

🔄

无级变速调节

在线调节分级细度，灵活快捷

⚡

能耗低

二次进风设计，降低风机功耗

🔗

易于集成

可与粉碎机配合组成完整生产线
