JCSM系列 — 内分级式粉碎机

AIR CLASSIFIER MILL

运行原理

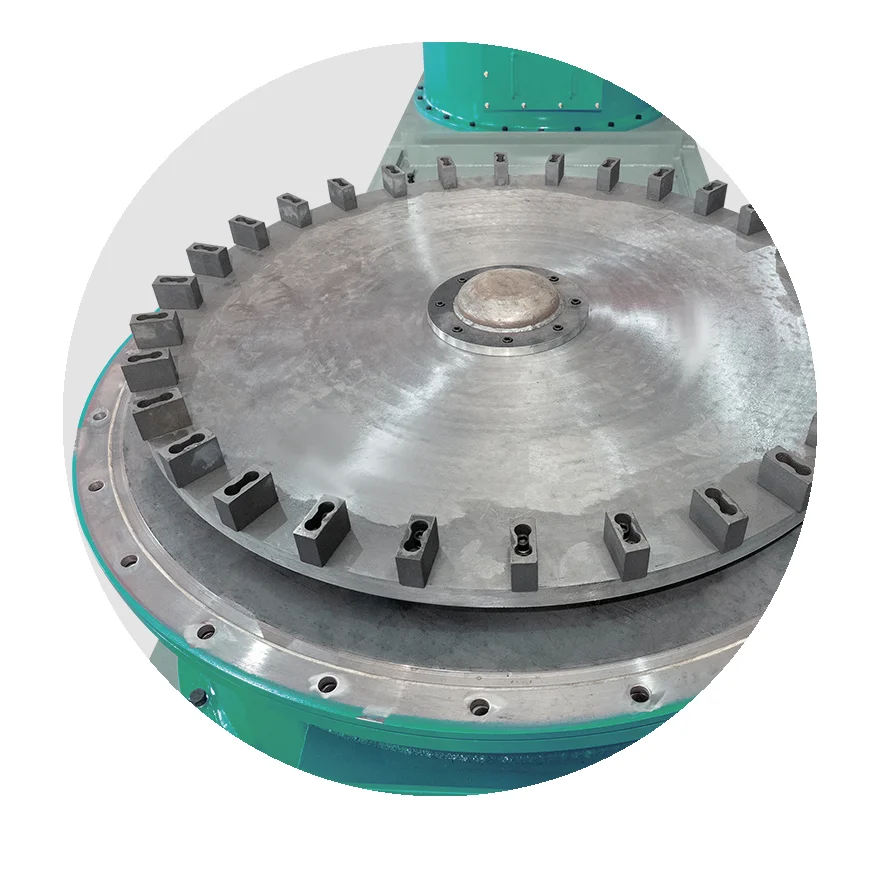

机体内腔为圆筒形，上部分为超微分级机，下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成，用来将物料击碎成细粉，分级室由分级叶轮组成，能把细粉分成粒度达标品和未达标品两种规格，达标品经出料管排出，由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室，继续粉碎直到达标为止。

粉碎盘和分级叶轮分别由各自的驱动装置驱动，分级叶轮的转速可调，用以调节产品粒度。螺旋喂料装置在机体内侧壁，用来把物料均匀的送入粉碎室，加料量可以通过调整转速来实现。

性能特点

1. 集机械冲击式超微粉碎机与高效涡轮超微分级机于一体，粉碎后的物料受气流作用，在机内经涡轮分级机强制分级，分级装置取代通常粉碎机的筛网，能同时完成微粉碎和微粉分选的两道工序，粉碎效率高。
2. 通过调整分级叶轮的转速，不用停机即可调节产品的粒度。
3. 系统粉碎时强大的粉碎气流产生较强的冷却功能，粉碎时温升低，特别适用于加工热敏性和纤维性物料，产品粒度均匀。
4. 针对轻比重物料、成品筛余物PPM级要求、陶瓷粉碎部件和陶瓷内衬等特殊需求，我们在粉碎部件和分级部件方面进行专门的设计，由通用型粉碎机升级为专用型粉碎机，进一步提高粉碎效率。

系列型号

JCSM-V / JCSM-A / JCSM-H / JCSM-L / JCSM-WH

分轴式立式分级

SPLIT-AXIS VERTICAL CLASSIFYING

分开轴式设计，由于采用独立的轴承座设计，使得粉碎时轴承产生的热量能及时散发，所以该机型稳定性很高，能满足24H不停机运行要求。型号多，能满足不同产量的需求。

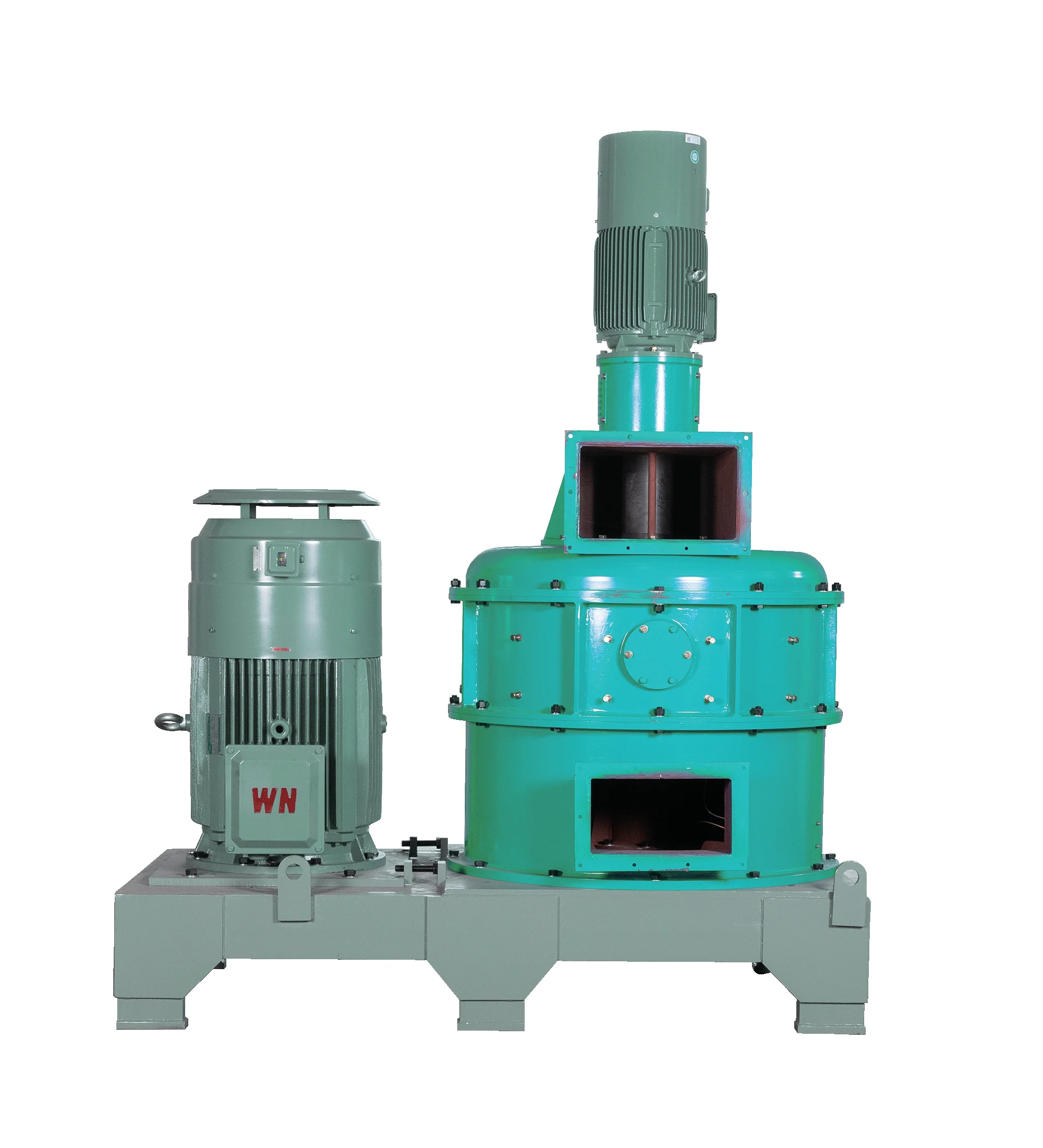

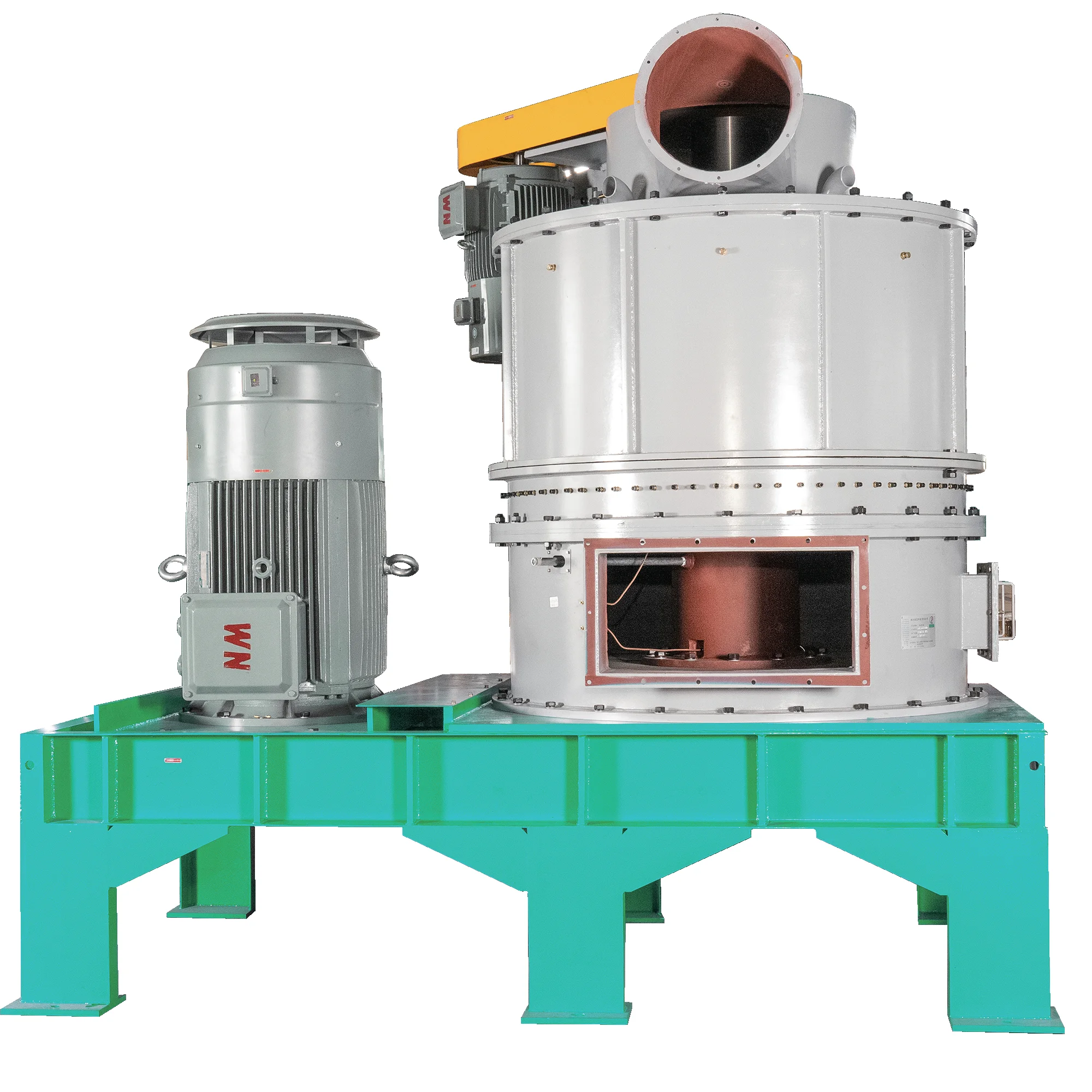

JCSM-V系列

JCSM-V Series

分轴式立式分级粉碎机主要技术参数

Main technical parameters of split-axis vertical classifying mill

型号 Model	JCSM-				JCSM-				JCSM-
型号 Model	280V	350V	410V	510V	630V	710V	800V	900V	1000V	1100V	1250V	1500V	2000V
粉碎电机功率(kW) Grinding motor power	7.5	11	22	30	37	45	55	75	90	110	160	200	355
分级电机功率(kW) Classification motor power	2.2	3	4	5.5	7.5	7.5	11	15	18.5	22	30	45	55
成品粒度(μm) Particle size	12-150				10-120				8-120
最大处理风量(m³/h) Air volume(max)	720	1200	1800	3000	3600	4500	5400	8000	10000	12000	16500	22500	36000

同轴式立式分级

COAXIAL VERTICAL CLASSIFYING

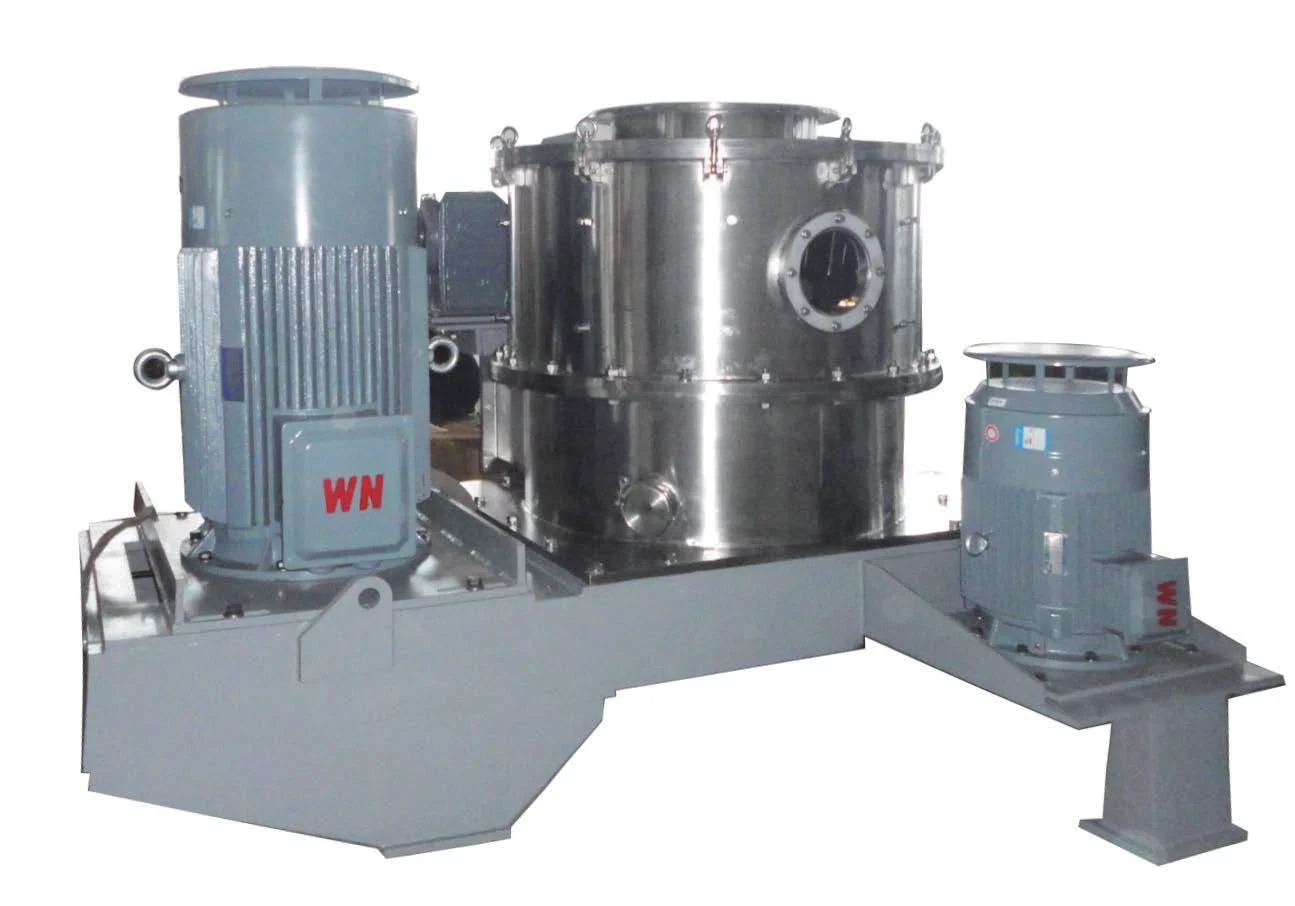

JCSM-A系列

JCSM-A Series

1. 同轴式设计，分级轴安装在粉碎轴内形成"轴中轴"，所以适合洁净度要求很高的物料如医药、食品、电池材料等的超微粉碎。

2. 由于分级轮无需经过弯头直接出料，所以出料阻力小，十分适合粘性物料的粉碎。

同轴式立式分级粉碎机主要技术参数

Main technical parameters of coaxial vertical classifying mill

型号 Model	JCSM-				JCSM-
型号 Model	280A	350A	450A	510A	710A	900A	1100A	1250A
粉碎电机功率(kW) Grinding motor power	7.5	11	22	50	45	75~90	110~120	160~200
分级电机功率(kW) Classification motor power	1.5	3	4	5.5	7.5	15	22~30	30~37
成品粒度(μm) Particle size	12-150				10-120
最大处理风量(m³/h) Air volume(max)	600	1200	2400	3000	4500	8000	12000	16000

卧式分级

HORIZONTAL CLASSIFYING

与A型相比，采用卧式分级轮设计，分级精度高，满足细度要求比较高的场合。

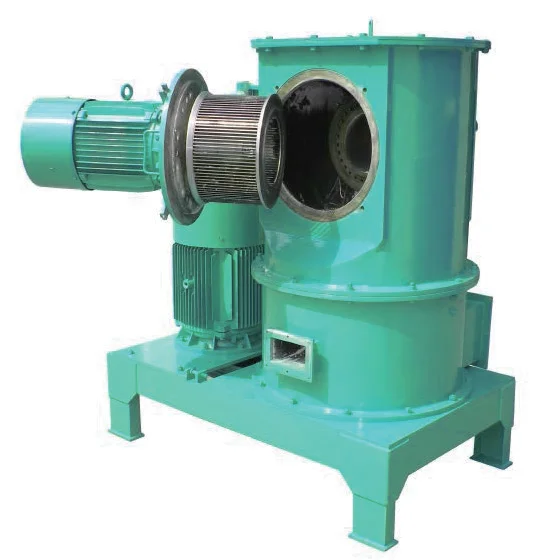

JCSM-H系列

JCSM-H Series

卧式分级粉碎机主要技术参数

Main technical parameters of horizontal classifying mill

型号 Model	JCSM-			JCSM-				JCSM-
型号 Model	280H	410H	510H	650H	710H	800H	900H	1000H	1250H	1500H
粉碎电机功率(kW) Grinding motor power	7.5	22	30	37	45	55	75	90	132	200
分级电机功率(kW) Classification motor power	4	5.5	7.5	11	11	15	18.5	22	30	45
成品粒度(μm) Particle size	5-150			8-120				10-150
最大处理风量(m³/h) Air volume(max)	600	1800	3000	3600	4500	5400	6000	7500	12000	16500

长腔分级

LONG CAVITY CLASSIFYING

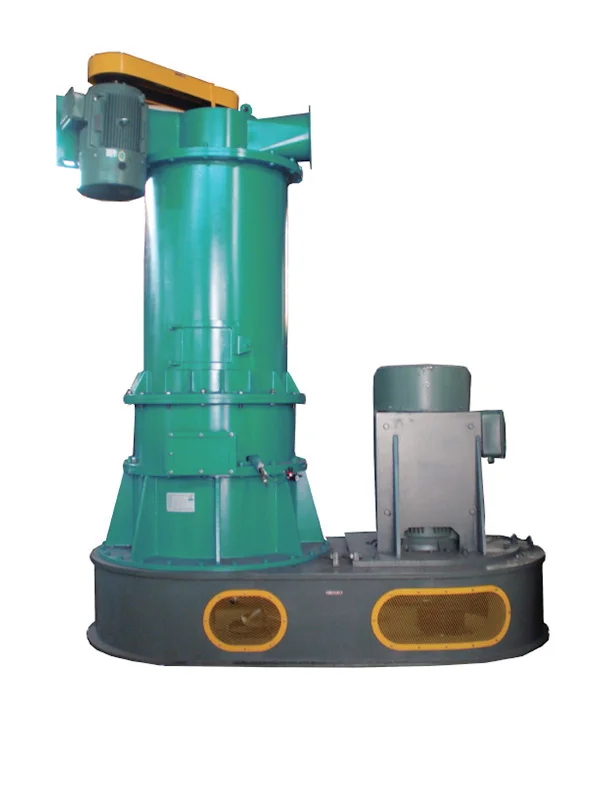

JCSM-L系列

JCSM-L Series

1. 本机最大的特点是物料是从粉碎盘中心加料，相比其它粉碎机，能获得更大的加速度和粉碎动能，入料粒度更大（≤50MM，物料仅需经一级粗破设备后就可以加入）；

2. 加长的分级腔，使得粉碎后的物料经过充分的重力分级后才进入离心分级区，能获得更好的细度，控制大颗粒方面有明显的优势；

3. 粉碎水分较高物料时，由于粉碎后的物料经过较长的分级腔才能进入分级区，所以烘干效果好；

4. 利用"石打石原理"，粉碎针状物料，能做到成品长径比15:1；

5. 粉碎磨块和齿圈采用复合耐磨材料，使用寿命长。

长腔分级粉碎机主要技术参数

Main technical parameters of long cavity classifying mill

型号 Model	JCSM-			JCSM-		JCSM-
型号 Model	280L	350L	450L	630L	780L	1000L	1350L
粉碎电机功率(kW) Grinding motor power	11	22	45	75~90	130~160	200~250	250~555
分级电机功率(kW) Classification motor power	2.2	4	11	18.5	50	57~45	45~75
成品粒度(μm) Particle size	10-100			8-120		1-150
成品产量(kg/h) Capacity	0.05-0.6	0.1-1.2	0.25-3.0	0.5-6.0	1.0-15.0	1.5-25	2.5-40

卧式加高粉碎分级

HORIZONTAL CRUSHING

1. 本机最大的特点是粉碎盘两侧都装有磨块，所以粉碎区较宽，粉碎比较充分；较宽的粉碎区十分适合物料解聚和颗粒整形；

2. 粉碎进料侧设计有铰链装置，打开清理物料十分方便；上部分级机也可设计成快开清理分级轮方式，清理维护十分方便；

3. 粉碎机内部没有流速低于6m/s的区域，没有内部残留区。

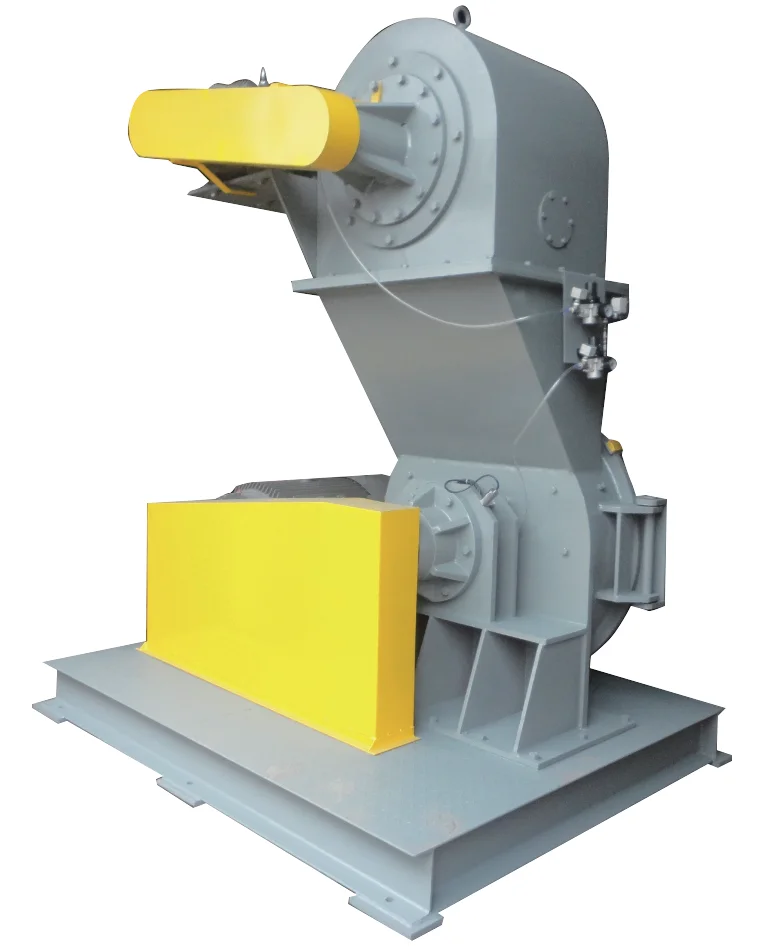

JCSM-WH系列

JCSM-WH Series

卧式加高粉碎分级机主要技术参数

Main technical parameters of horizontal crushing classifying mill

型号 Model	JCSM-			JCSM-		JCSM-
型号 Model	280WH	400WH	500WH	630WH	800WH	1000WH	1250WH
粉碎电机功率(kW) Grinding motor power	7.5	22	30	37	55	90	132
分级电机功率(kW) Classification motor power	4	5.5	7.5	11	15	22	30
成品粒度(μm) Particle size	8-120			10-150		12-150
最大处理风量(m³/h) Air volume(max)	600	1200	1600	2400	4000	6000	10000
