JCUM系列 — 冲击式粉碎机

IMPACT MILL

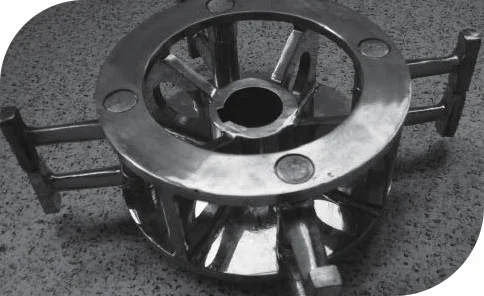

锤头式

锤头式

Hammer head type

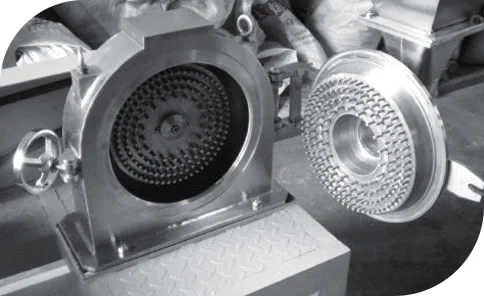

棒销式

棒销式

Pin mill type

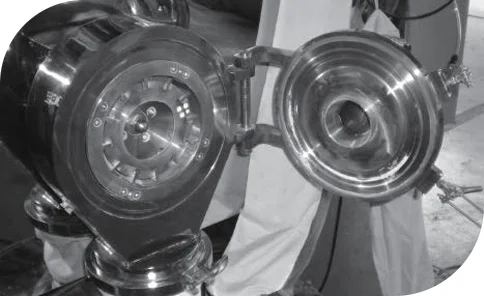

涡轮式

涡轮式

Turbine type

产品概述

此冲击式粉碎机系列是我公司在消化吸收国外先进粉体技术的基础上开发的适合低到中等硬度物料粉碎的超微粉碎设备，各项性能指标达到了国际同类机型标准。设计有3种转子结构，根据粉碎要求的不同可分别选用棒销式、涡轮（转子）式、锤头式。

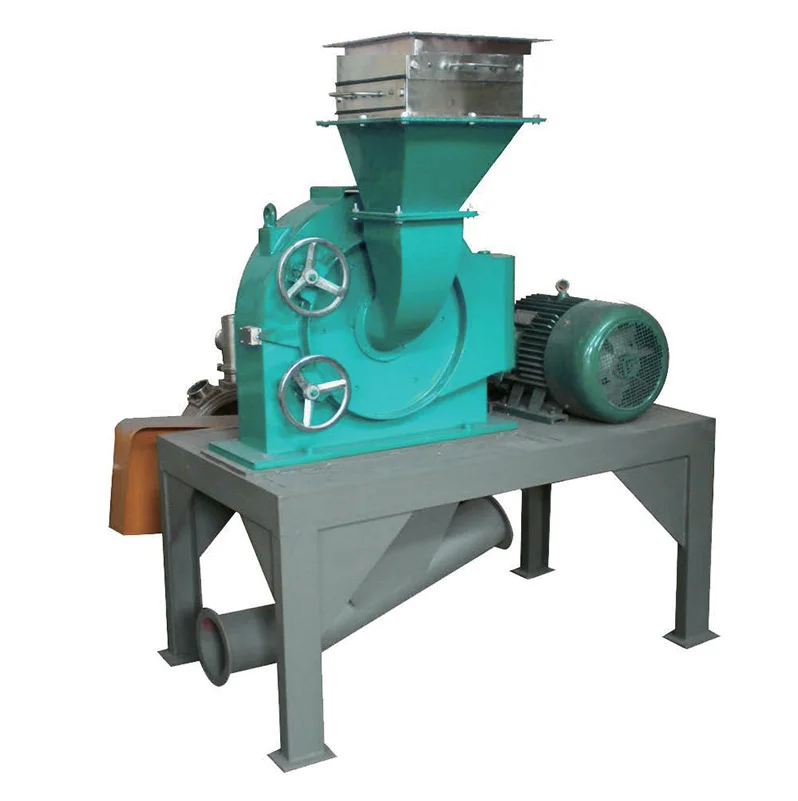

JCUM系列

JCUM系列

JCUM Series

性能特点

1. 本机属于一种中等细度（20~100μm）的泛用型，配用不同的转子结构，能满足不同细度、不同要求的粉碎领域。
2. 涡轮式转子：适合对纤维性、脆性物料的粉碎，由于配置了筛网，所以细度控制方面有优势。
3. 锤头式：适合对块状脆性物料的粉碎，破碎比大，配置筛网，可以控制粗颗粒。
4. 棒销磨（单动力）：适合脆性、热敏性、粘性及油性物料的粉碎，一般每侧都有3~5层棒销，所以粉碎较充分。
5. 棒销磨（双动力）：两侧由各自的电动机带动高速旋转，旋转方向相反，所以可以获得200m/s以上的线速度，比较适合打散解聚、粒子表面包覆改性等需求。

冲击式粉碎机主要技术参数

Main technical parameters of impact mill

型号 Model		JCUM-
型号 Model		160	250	360	500	630	800	1000
涡轮式和锤头式 Turbine and hammer head	粉碎盘直径(mm) Grinding motor power	150	250	350	500	600	720	1000
	最高转速(r/min) Maximum speed	12000	7500	5550	3850	3200	2800	2250
	功率(kW) Power	3-4	5.5-7.5	11-15	18.5-30	30-45	37-75	55-90
	成品粒度(目) Particle size(mesh)	20-325
	产量(kg/h) Capacity	5-50	15-200	25-500	30-1200	50-1800	60-2000	150-3500
单动力棒销磨 Single power Pin mill	粉碎盘直径(mm) Grinding motor power	160	260	360	520	630	730	1000
	最高转速(r/min) Maximum speed	12000	7500	5550	3850	3200	2800	2250
	功率(kW) Power	4	7.5	15-22	37	45-55	55-75	75-110
	成品粒度(目) Particle size(mesh)	20-325
	产量(kg/h) Capacity	20-200	35-1000	50-2000	75-3000	100-5000	200-10000	350-15000
双动力棒销磨 Dual power Pin mill	粉碎盘直径(mm) Grinding motor power	—	250	400	500	630	800	1000
	最高转速(r/min) Maximum speed	—	8000	5200	4200	3300	2800	2250
	最高转速(r/min) Maximum speed	—	4500	4000	3600	3000	2500	2000
	功率(kW) Power	—	11	37	45	55	90-110	132-160
	功率(kW) Power	—	7.5	22	30	55	90-110	132-160
	成品粒度(目) Particle size(mesh)	20-120
	产量(kg/h) Capacity	—	100-600	200-1000	400-2000	1000-5000	2000-8000	3000-12000
